композиция полипропилена с пониженной горючестью «Прален» 21‑17С

ТУ РБ 300042543.007‑2006

для деталей, контактирующих с токоведущими частями приборов

повышенная огнестойкость

не содержит галогенов

RoHS2 (2011/65/EU), ТР ЕАЭС 037/2016

меньшаяя плотность по сравнению с галогенсодержащими аналогами

высокая элластичность — легкая собираемость изделий

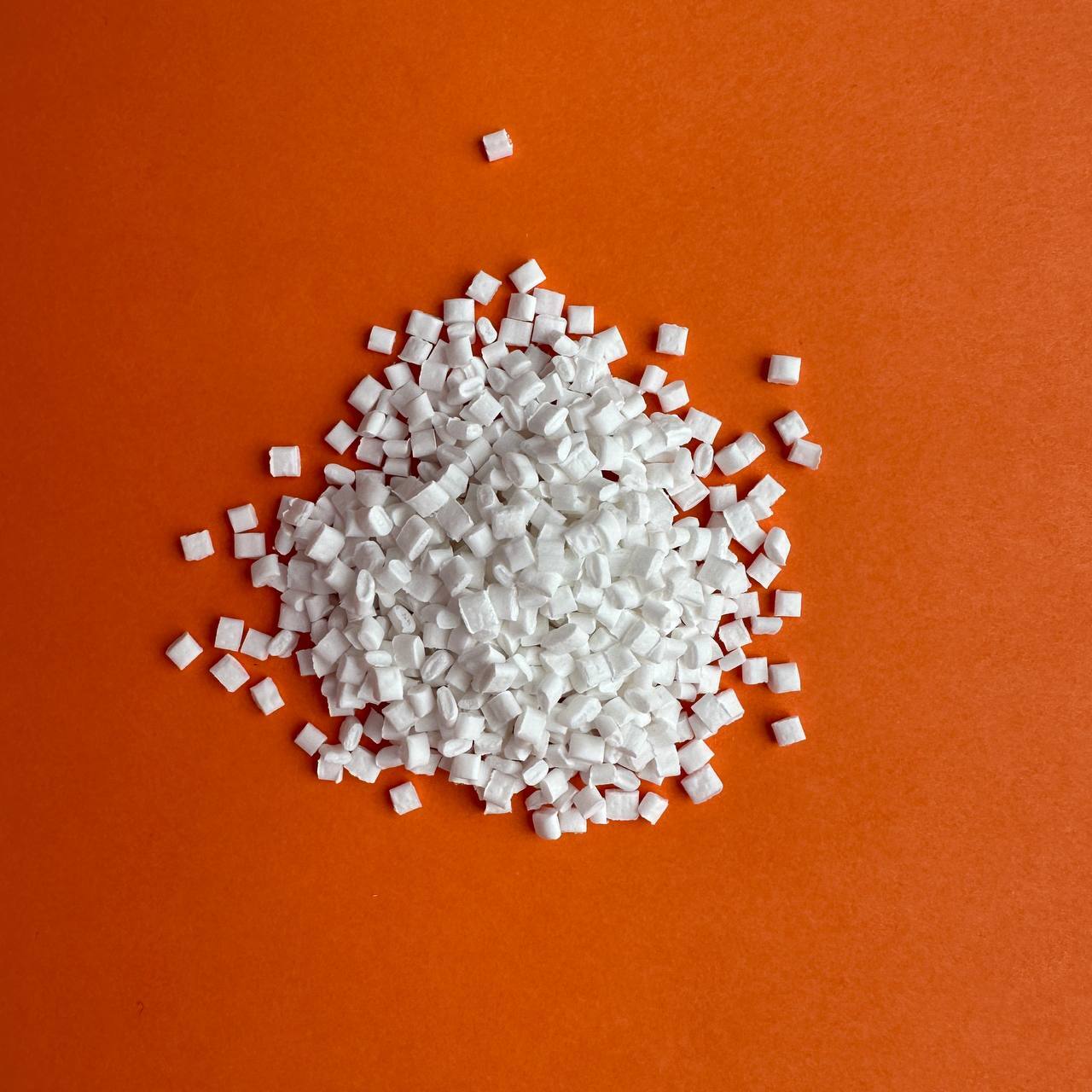

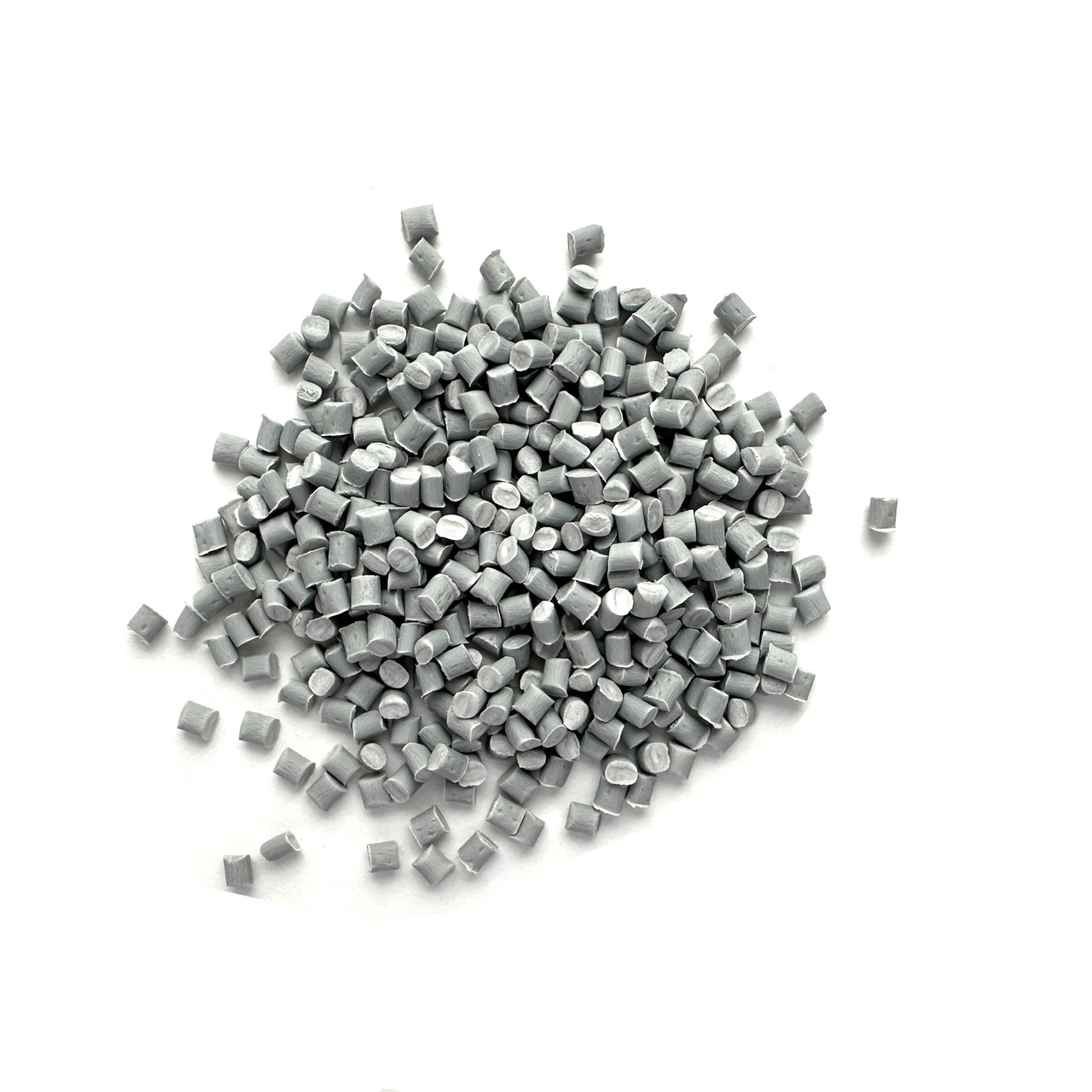

серийные цвета: белый, серый и черный

возможно изготовление в ином цвете по согласованию с заказчиком

уменшенная усадка, по сравнению с «Прален» ПП 21-15С

№	Показатель	Единица	Значение
1	Показатель текучести расплава, 230 °C; 2,16 кг, не менее	г/10 мин	18,0
2	Плотность	г/см³	1,10 ± 0,05
3	Предел текучести при растяжении, не менее	МПа	21,0
4	Относительное удлинение при разрыве, не менее	%	10
5	Электрическая прочность при переменном (50 Гц) напряжении, не менее	кВ/мм	25
6	Стойкость к горению	категория	ПВ‑0
7	Индекс горючести раскаленной проволокой (GWFI), не менее	°C	960
8	Ударная вязкость по Шарпи, без надреза, не менее	кДж/м²	13,5
9	Температура размягчения по Вика, 10 Н, не менее	°C	140
10	Температура размягчения по Вика, 50 Н, не менее	°C	100
11	Линейная усадка в форме, в пределах	%	1,1 ‒ 1,3
12	Водопоглощение в холодной воде, не более	мг	0,18
13	Модуль упругости при изгибе, не менее	МПа	2100
14	Тангенс угла диэлектрических потерь, не более		3,3·10^-2
15	Диэлектрическая проницаемость, не более		2,4
16	Удельное поверхностное сопротивление, не менее	Ом	1,2·10¹¹
17	Удельное объемное сопротивление, не менее	Ом·см	2·10¹¹
18	Трекингостойкость	B	250 ± 4
19	Теплостойкость (глубина продавливания), 125 °C, не более	мм	2
